NES Max ohjaimen purku

Tarvittavat työkalut: Pieni ristipäinen ruuvimeisseli

Hieman harvinaisempi NES-ohjain mutta kun tällainenkin kokoelmassa on niin päätin katsoa mitä sisältä löytyy. Huomaa turbo-napit joita harvemmin 1st party ohjaimissa on :)

nes max ohjain



Käännä ohjain ympäri ja poista takakannen ruuvit. Nosta takakansi varovasti irti. Kuvasta näet mitä kannen alta paljastuu. Irrota piirivevy varovasti nostamalla.

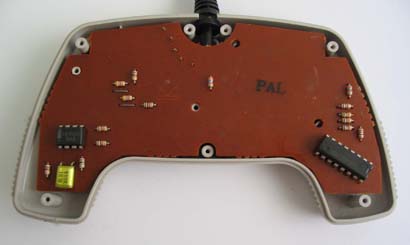

nes max ohjain avattuna



Irrota vielä näppäinmatot ja näppäimet. On muuten hassuimman näköinen näppäinmatto mitä olen nähnyt :)

Tämän jälkeen voit puhdistaa ohjaimen tai tehdä mitä ikinä olitkaan tekemässä.

Kokoa ohjain päivastasessa järjestyksessä kuin sen purit. Kun saat ohjaimen kasattua niin ennen kiinni ruuvaamista tarkista että painikkeet ovat oikeilla paikoillaan ja että ne toimivat normaalisti (jos ei niin näppäinmatot ovat väärinpäin)

Jos kansi ei tunnu menevän paikoilleen niin tarkista että osat ovat kunnolla paikoillaan ja johto oikein aseteltu.



nes max ohjaimen näppäinmatot
